Prise 32A triphasée en coffret extérieur pour la commune de Pleyben

Une prise grosse puissance pour la commune de Pleyben

La commune de Pleyben avait besoin de brancher du matériel de forte puissance à l’extérieur d’un de ses bâtiments, sans ouvrir l’édifice ni tirer une rallonge depuis l’intérieur. Elaic a créé pour cela une alimentation dédiée de bout en bout : un départ neuf côté tableau, une liaison traversant le mur en pierre, et un coffret extérieur équipé d’une prise 32A triphasée.

Un départ dédié, sans toucher au tableau existant

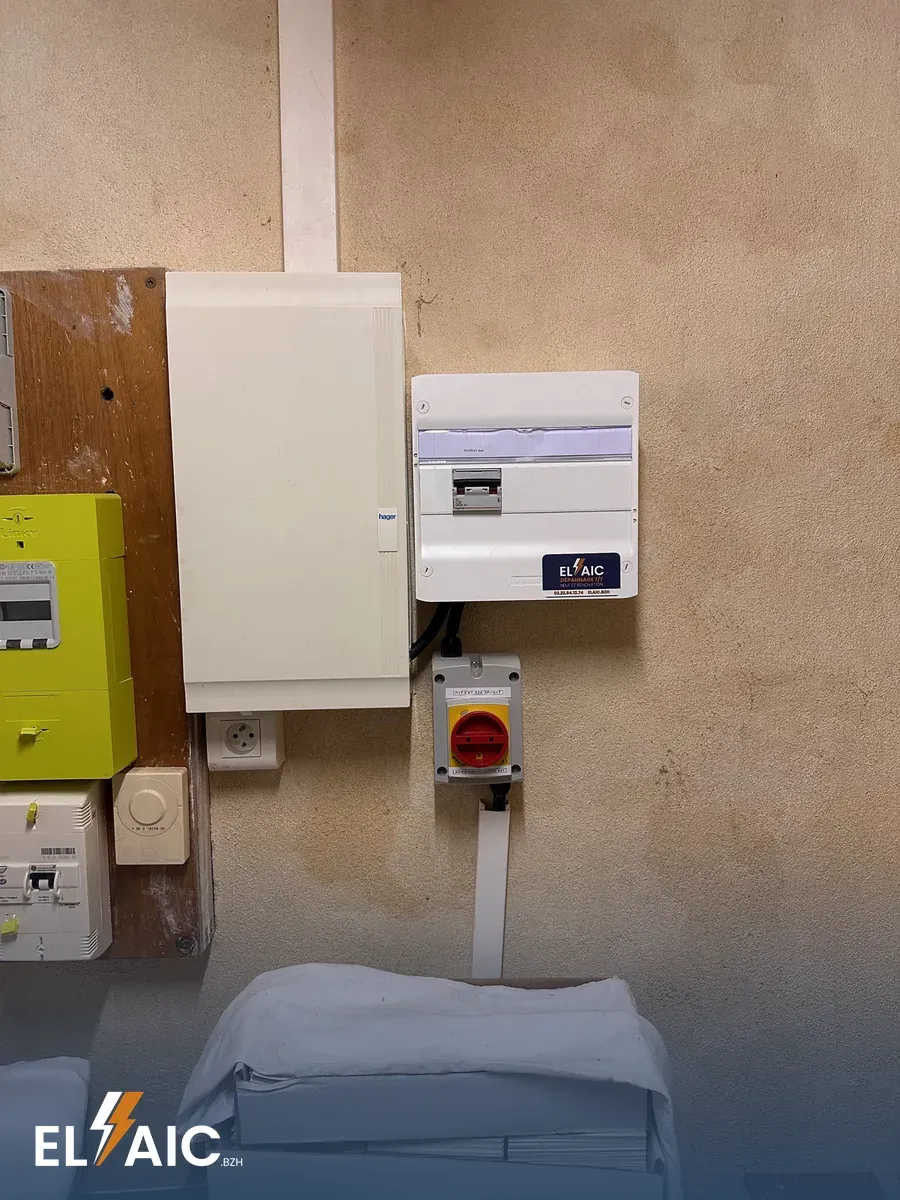

Le tableau en place n’a pas été déposé. Elaic a posé à côté un coffret divisionnaire Legrand, repéré « Coffret ext », alimenté depuis le tableau existant et protégé par son propre disjoncteur. En aval, un sectionneur rotatif étiqueté « P17 EXT 32A 3P+N+T » permet de couper l’alimentation extérieure depuis l’intérieur, et donc de consigner la prise entre deux utilisations.

Le principe : ne pas refaire une installation qui fonctionne. Le neuf s’ajoute à l’existant, avec sa propre protection et sa propre coupure.

Traversée du mur en pierre et pose du coffret

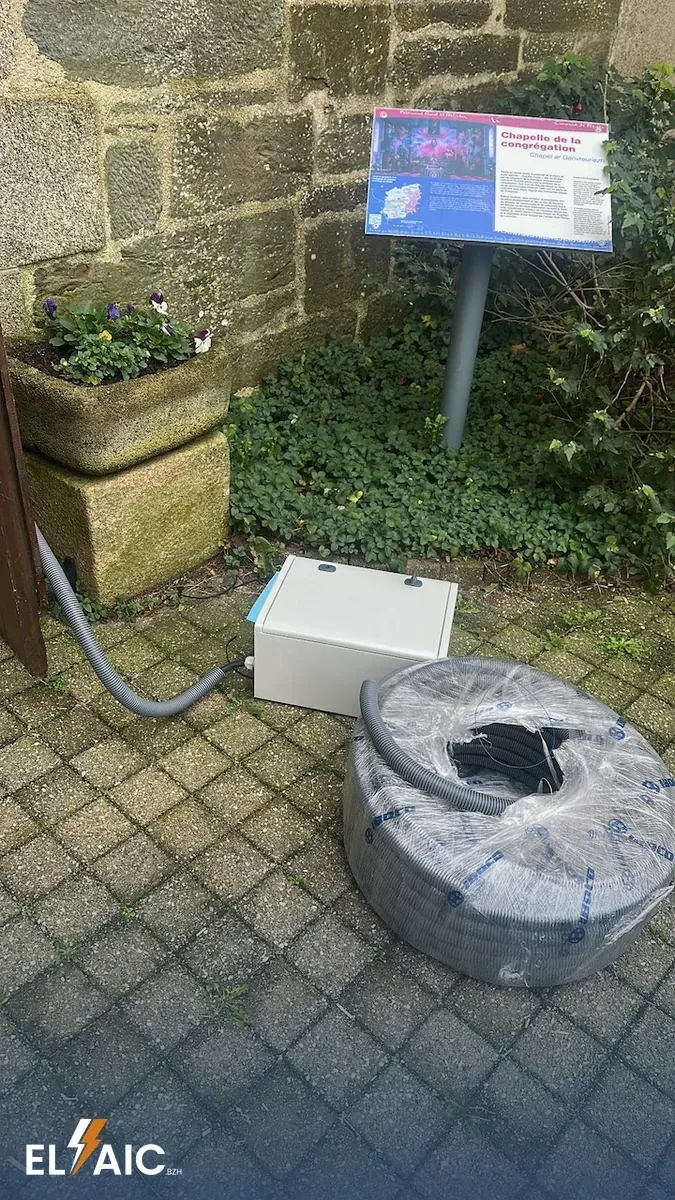

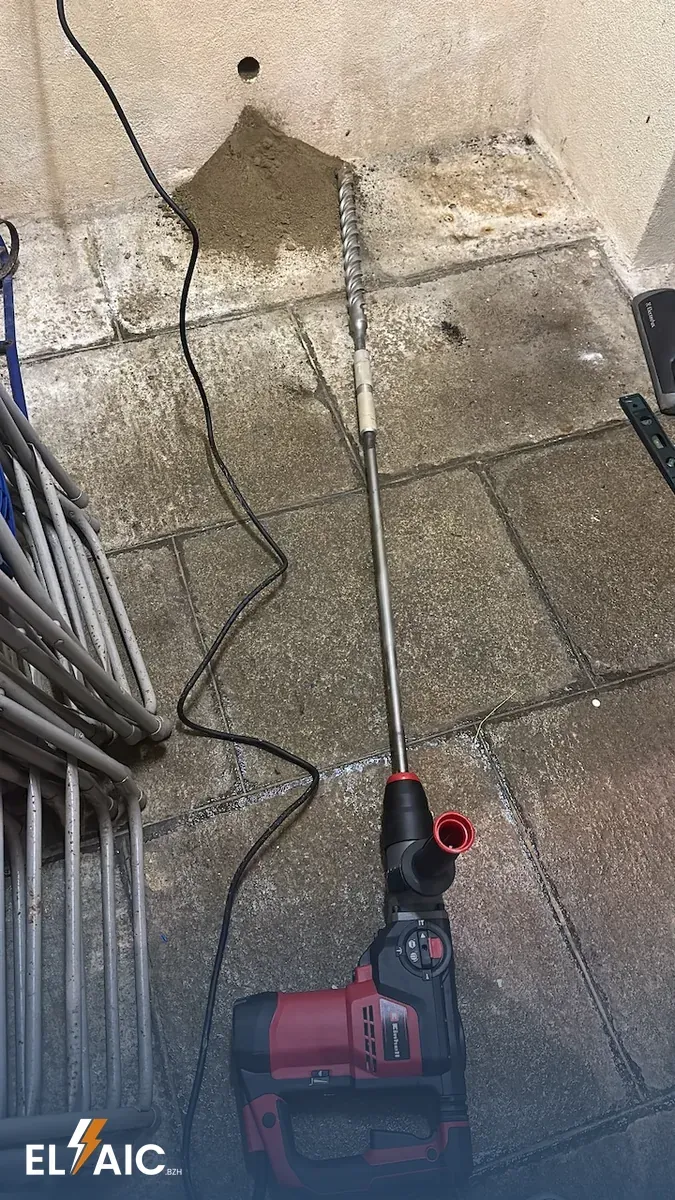

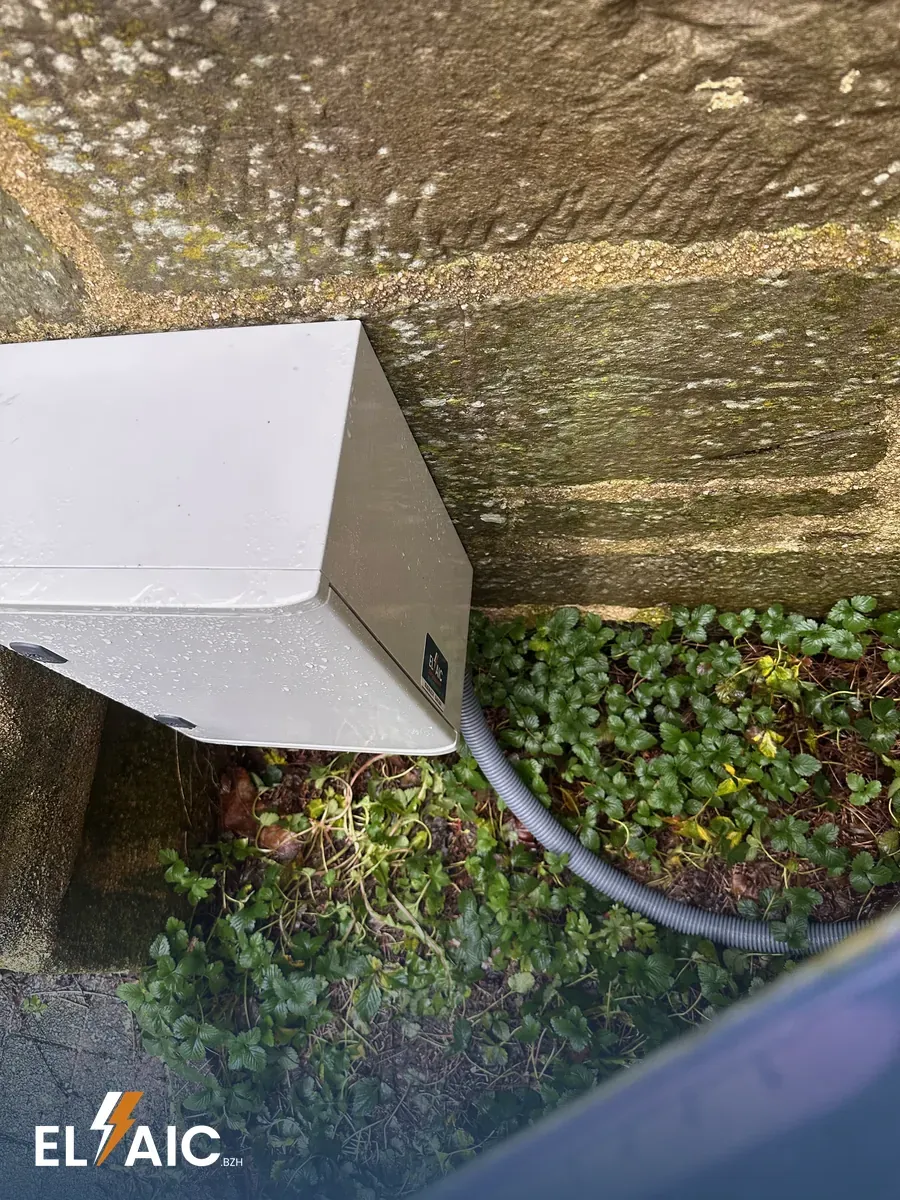

Le passage vers l’extérieur s’est fait par perçage au marteau-perforateur, en pied de mur, pour tirer la gaine ICTA à travers la maçonnerie ancienne sans entamer la façade. Côté extérieur, le coffret étanche Legrand Marina a été fixé sur le mur en pierre puis raccordé, la gaine ressortant sous le boîtier.

Une prise disponible en façade, protégée et consignable

La commune dispose désormais d’une prise 32A triphasée accessible en façade, protégée par son propre départ et coupable depuis l’intérieur, sur une installation conforme à la norme NF C 15-100. Le chantier a été suivi de bout en bout par Ronan Théotec en personne, artisan Qualifelec et installateur certifié Legrand fort de 12 ans d’expérience, dont les installations sont couvertes par une assurance décennale.
